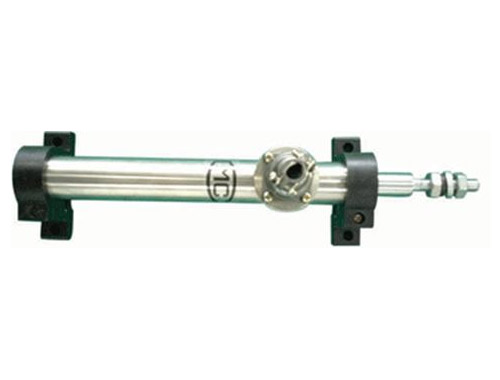

TD-1系列油动机传感器是专为测量汽轮机组阀位开度行程而设计的 ,与XCW-Y油动机监控仪相配合,具有阀位行程的远传指示,报警,恒流输出等功能。采用中频差动变压器式位移传感器作为传感元件，是一种高可靠的LVDT位移传感器。 外壳为不锈钢，具有结构简单、精度高、免保护等优点。
技术参数：
1. 量程： 0～600mm （量程由用户自定）
2. 准确度：±1%（满量程）
3. 环境温度：-10℃~+100℃
4. 相对湿度：≤90%
5. 线性阻抗： 250±50Ω（1500Hz）
传感器结构图：
型号规格 | e | l | m | 行程 | 初拉长度 | φD | M | F |
| TD-1 35 | 65 | 80 | 25 | 35 | 5 | φ6 | 6 | 20 |
| TD-1 50 | 105 | 120 | 80 | 50 | 15 | φ6 | 6 | 60 |
| TD-1 100 | 185 | 200 | 160 | 100 | 15 | φ6 | 6 | 60 |
| TD-1 150 | 235 | 250 | 175 | 150 | 15 | φ6 | 6 | 60 |
| TD-1 200 | 285 | 300 | 220 | 200 | 15 | φ6 | 6 | 60 |
| TD-1 250 | 337 | 352 | 265 | 250 | 15 | φ6 | 6 | 60 |
| TD-1 300 | 455 | 470 | 370 | 300 | 15 | φ6 | 6 | 60 |
| TD-1 350 | 455 | 470 | 370 | 350 | 15 | φ6 | 6 | 60 |
| TD-1 400 | 605 | 620 | 505 | 400 | 15 | φ6 | 6 | 60 |
| TD-1 500 | 755 | 770 | 590 | 500 | 15 | φ6 | 6 | 60 |
| TD-1 600 | 755 | 770 | 590 | 600 | 15 | φ6 | 6 | 60 |
订货指南
订货代号： TD-1-A□□
量程范围A□□：01——0～35mm； 02——0～50mm； 03——0～100mm
04——0～150mm； 05——0～200mm； 06——0～250mm； 07——0～300mm
08——0～350mm； 09——0～400mm； 10——0～500mm； 11——0～600mm
如有特殊要求，请与我公司协商
