XZD-LG型壁挂式振动烈度监控仪
添加时间:2017-04-13

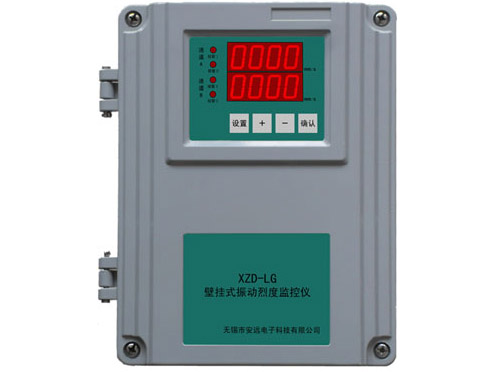

XZD-LG型壁挂式振动烈度监控仪

XZD-LG型壁挂式振动烈度监控仪,配接XT-1振动速度传感器,对旋转机械的振动烈度进行长期监测,可以监测旋转机械的垂直、水平方向的振动,振动烈度值大小由仪器前面板的表头显示,同时具有标准的电流输出,可与各种DCS、PLC系统配接,当振动值超限时,本仪器可外接声光报警器以提示现场操作人员采取防范措施,并有报警、危险开关量输出,保护机器安全可靠运行。

主要功能

汽轮机、水轮机、压缩机、鼓风机等旋转类机械的轴瓦振动的监视和保护。


功能说明(智能型):

1. 显示功能

振动测量值、Ⅰ值报警、 Ⅱ值报警设定值,可分别在LED数码管上显示。

2. 报警功能

当振动烈度超过报警设定值时,报警指示灯亮,同时在后面板输出开关信号,保护被监控设备。

3. 报警延时时间设定功能

报警延时时间调整范围0~3秒,以防止现场干扰引起误报警。

4. 自诊断功能

具备上电、掉电检测功能,同时断开报警输出回路,能有效地抑制仪表的误报警。

5. 输出接口

设有电流输出接口,可与计算机、DCS、PLC系统,无纸记录仪等设备连接。

技术参数:

1. 传感器输入:XT-1振动速度传感器,灵敏度:20mV/mm/S±1%,频响:5~1000Hz

2. 显示方式:3位数码管显示,准确度:±0.5%

3. 测量范围:0~500μm(峰—峰值)

4. 电流输出:4~20mA或0~10mA,负载≦500Ω

5. 报警接点容量:AC220V/3A,DC28V/3A

6. 工作环境: 温度:0~55℃ 相对湿度:≤95%

7. 工作电源:交流 220VAC±10% 50Hz 功耗≤10W

8. 安装方式: 盘式

9. 整机尺寸:160(宽)×80(高)×250(深)mm

10. 开孔尺寸:152(宽)×75(高)mm

定货指南:

1. XZD-LG型壁挂式振动烈度监控仪必须配置XT-1型振动速度传感器。

2. 选型代号:

XZD-LG—A□□—B□□—C□□—D□□

量程选择A□□:

0 1—— 0~10.0mm/S;

0 2—— 0~20.0mm/S;

0 3—— 0~50.0mm/S

电流输出B□□:

0 1—— 4~20mA;

0 2—— 0~10mA

传感器选择C□□(XT-1振动速度传感器):

0 1—— XT-1型

报警延迟D□□:

0 1—— 0.1秒;

0 2—— 1秒;

0 3—— 3秒
