XCW-U型油箱油位监控仪
添加时间:2017-04-13

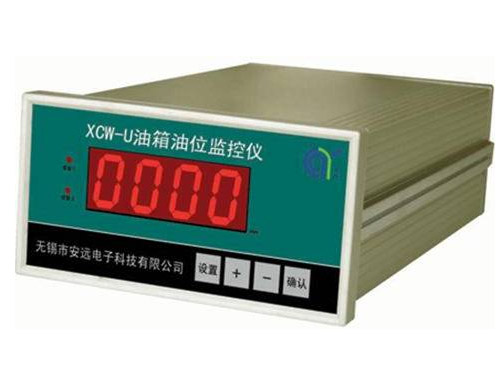

XCW-U型油箱油位监控仪

XCW-U型油箱油位监控仪,配接UT-81型油箱油位传感器,用于汽轮机油箱油位的测量指示,也可用于其它液位的测量。汽轮机在连续高速旋转的时候,需要配

备一个专门的油箱对其旋转部件连续进行润滑和导热,这样就有必要用油箱油位监测仪,配接油箱油位传感器对油箱液位高低进行监测,当液面高度低于一定值时,就需要加注润滑油来维持汽轮机工作所需,以防不测。

主要功能

汽轮机、水轮机、压缩机、鼓风机等旋转类机械的油箱油位的监视和保护。

功能说明:

1. 显示功能

油箱油位测量值、Ⅰ值报警、Ⅱ值报警设定值,可分别在LED数码管上显示,4位数码管显示,第一位为符号位。

2. 报警功能

设有两级报警,用户可根据需要设定报警值,当油箱油位超过报警设定值时,前面板相应报警指示灯亮,同时监控仪在后面板输出开关信号,保护被控设备。

3. 报警延时时间设定功能

报警延时时间调整范围0~3秒,以防止现场干扰引起误报警。

4. 自诊断功能

具备上电,掉电检测功能,同时切断报警、停机输出回路,能有效地抑制仪表的误报警。

5. 记录输出

设有4~20mA电流输出接口,可与计算机、DCS、PLC系统,无纸记录仪等设备连接。

技术参数:

11. 输入信号:UT-81型油箱油位传感器输出信号

2. 显示方式:4位数码管显示,第一位为符号位,准确度:±0.5%

3. 测量范围:-400~400mm

4. 电流输出:4~20mA或0~10mA,负载≦500Ω

5. 报警接点容量:AC220V/3A,DC28V/3A

6. 工作环境: 温度:0~55℃ 相对湿度:≤95%

7. 工作电源:交流 220VAC±10% 50Hz 功耗≤10W

8. 安装方式: 盘式

9. 整机尺寸:160(宽)×80(高)×200(深)mm

10. 开孔尺寸:152(宽)×75(高)mm

订货指南:

1. XCW-U型油箱油位监控仪配置UT-81型油箱油位传感器。

2. 选型代号:

XCW-U—A□□—B□□—C□□—D□□


量程选择A□□:

0 1—— -100~100mm

0 2—— -200~200mm

0 3—— -300~300mm

0 4—— -400~400mm

电流输出B□□:

0 1—— 4~20mA

0 2—— 0~10mA

传感器选择C□□:

0 1—— UT-81A位移传感器

0 2—— UT-81B位移传感器

0 3—— UT-81C位移传感器

报警延迟D□□:

0 1—— 0.1秒

0 2—— 1秒

0 3—— 3秒
